四脚有源晶振的用途及电路图解
发表时间：2023/02/28
阅读量：581
来源：
晶鸿兴科技

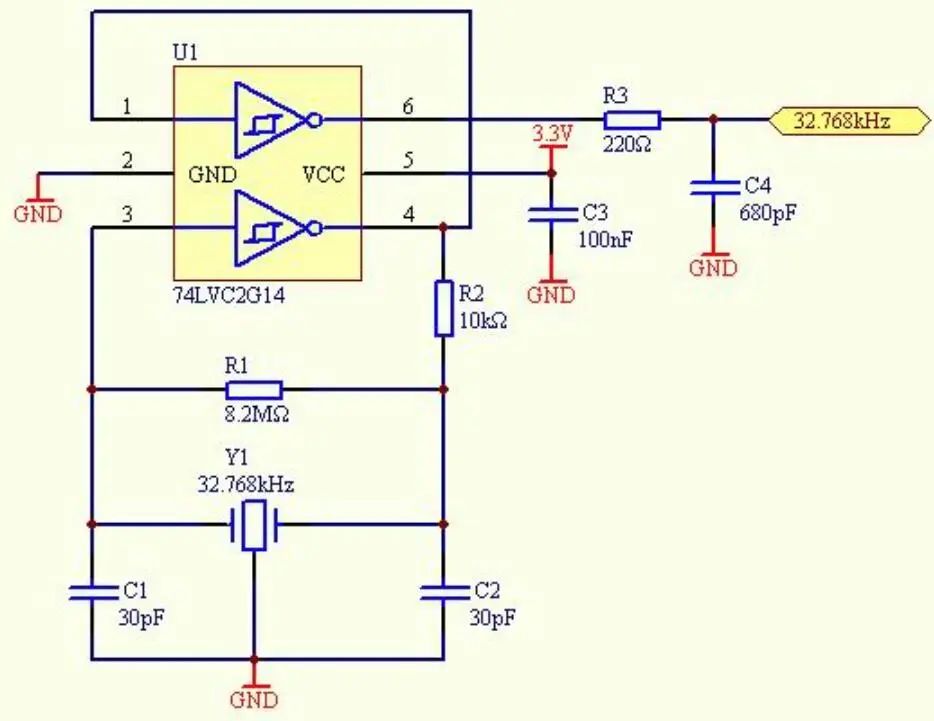

四脚有源晶振电路图
1、外型

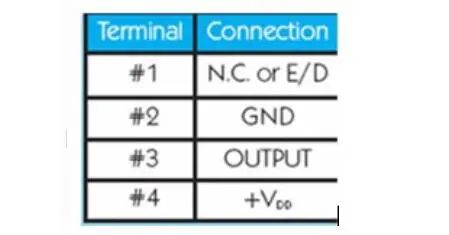

2、管脚

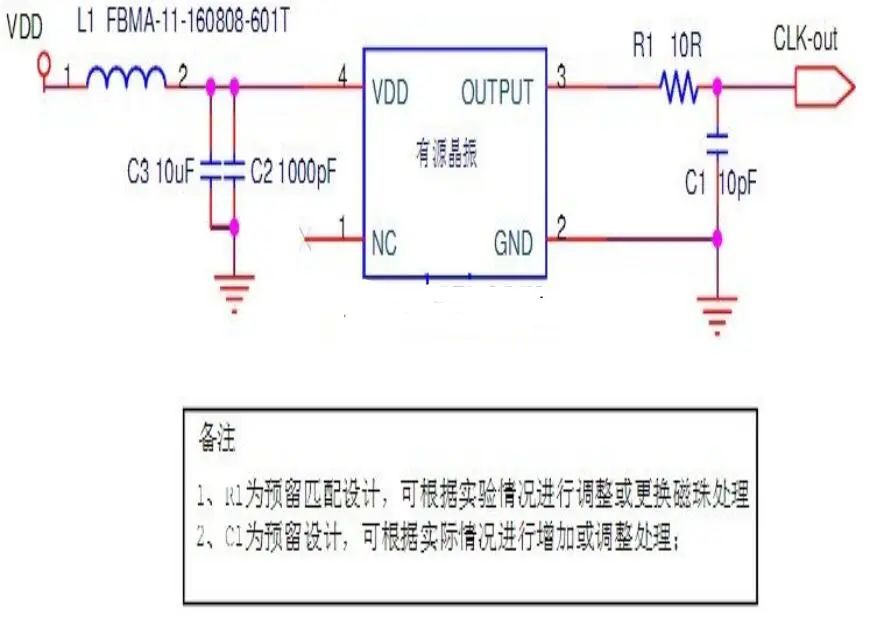

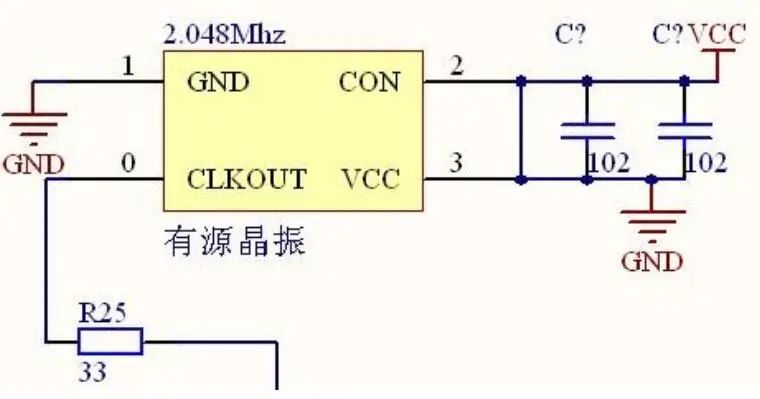

3、四脚有源晶振EMC设计标准电路
四脚有源晶振怎么使用
有源晶振一般都有个标志，附近的脚是1#脚。从顶部看是逆时针方向数脚的编号，2#脚接地，3#脚振荡输出，4#脚接电源。
接DS1307时，将振荡输出脚与DS1307的X1脚相连，DS1307的X2脚悬空。有源晶振使用时要注意电压是否符合。
有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。
