无源晶振的方向要如何区分?
发表时间：2023/03/17
阅读量：554
来源：
晶鸿兴科技
无源晶振方向要怎么分辨？无源晶振贴反会有问题吗？客户经常会问这个问题。
先要弄清楚，晶振分为两类：无源晶振和有源晶振。
无源晶体振荡器英文为Crystal，中文称为应时晶体谐振器，有些人喜欢称无源晶体振荡器为晶体。有源晶体振荡器英文为Oscillator，中文称为应时晶体振荡器，别名钟振，也有人直接称之为OSC。
有源晶振具有方向性，贴反会被电流损坏。而且无源晶振没有方向性，贴反也没关系。
说得再明白一点：

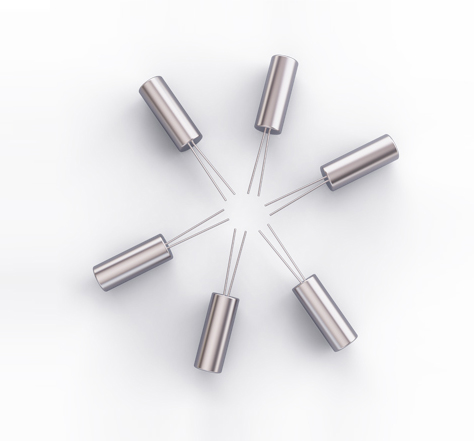

无论无源晶振是插件式还是贴片式，或者是两脚、三脚还是四脚，贴片或焊接时都没有正负极，也没有方向性，不用担心贴反。
说明：无源晶振引脚无正负极。
双脚无源晶振：一只脚以频率输出，另一只脚以频率输入。即便如此，晶振仍然正常工作。
三脚晶振:两侧引脚为频率输出脚和频率输入脚，中间引脚接地。除了注意接地脚的接地，两侧引脚的用法和两脚晶振没什么区别。
四脚贴片无源晶振:脚1和脚3以频率输入脚和频率输出脚，剩下的两只脚都是接地脚。即使旋转180度，也只是脚1和脚3之间的位置交换，即输入脚变成了输出脚，而输出脚变成了输入脚，晶振仍然可以正常工作，不会造成任何性能和功能差异。
无源晶振电路的应用原理：
无源晶体振动的特点是需要外部电路驱动才能产生振荡时钟信号，无法振动。在无源晶体振动电路中，一般需要选择合适的外接电容值与其最佳匹配，从而微调无源晶体振动频率，使其输出频率尽可能接近标称频率的中心点。
