有源晶振的引脚定义
有源晶振是一种振荡器，利用晶体振荡的原理提供稳定的频率，其根据封装形式和性质不同有不同的引脚定义。JSK晶鸿兴将详细介绍有源晶振的引脚定义，以及各引脚的功能。
一、有源晶振的引脚定义
有源晶振的引脚按照封装形式可以分为双行式、单行式和贴装式。不同的引脚数量和排列方式，其引脚定义也会略有不同。双行式晶振引脚定义一般为4、6、8、10引脚；单行式晶振引脚定义一般为4、6、8、10、12、14引脚；贴装式晶振引脚定义一般为4、6、8、10、12、16引脚。下面我们来具体讲解各个引脚的定义和功能。

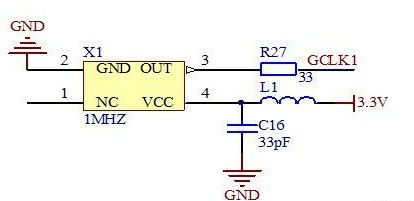

二、双行式晶振引脚定义和功能
1. GND(地): 晶振电路的接地引脚。
2. VDD(电源): 晶振的正电源接口。
3. OUT(输出): 晶振输出引脚，输出精准的频率信号。
4. NC(无电源): 未被连接到其他引脚或者元件的引脚。
5. NC(无电源): 同上。
三、单行式晶振引脚定义和功能
1. GND(地): 等同于双行式晶振中的地引脚。
2. VDD(电源): 等同于双行式晶振中的电源引脚。一般为3.3V或者5V。
3. OE(输出使能): 输出控制使能引脚。当 OE 引脚设置为高时，则正常输出振荡信号，当 OE 引脚设置为低时，则关闭振荡输出，输出为高阻状态。
4. OUT(输出): 输出晶振信号的引脚
5. GND(地): 等同于双行式晶振中的地引脚。
四、
贴装式晶振引脚定义和功能
1. GND(地): 等同于单行式晶振中地引脚。
2. VDD(电源): 等同于单行式晶振中电源引脚。
3. OE(输出使能): 等同于单行式晶振中输出控制使能引脚
4. NC(无电源): 等同于双行式晶振中的无电源引脚。
5. OUT(输出): 等同于单行式晶振中的输出引脚。
6. GND(地): 等同于单行式晶振中的地引脚。
7. NC(无电源): 等同于双行式晶振中的无电源引脚。
8. NC(无电源): 等同于双行式晶振中的无电源引脚。
五、总结
有源晶振的引脚定义和功能会因不同的封装形式而略有不同。对于每一种晶振，都需要根据其引脚定义和特性来选择最适合自己的引脚，并需配合相应的电路板使用。在使用过程中，应严格按照晶振的操作手册操作，确保晶振能够正常运行。
